Fabricação de peças metálicas: processos e terceirização

O que envolve a fabricação de peças metálicas sob desenho

A fabricação de peças metálicas sob desenho é um modelo de produção B2B no qual cada componente ou conjunto é desenvolvido conforme as especificações técnicas do cliente. Em vez de adquirir uma peça padronizada, a empresa contratante envia arquivos como DXF e DWG, desenhos cotados, requisitos de material, tolerâncias, acabamento e volume desejado. O fornecedor avalia essas informações e define a rota de fabricação mais adequada.

Esse modelo atende projetos que exigem geometrias, interfaces de montagem ou características funcionais específicas. É aplicado, por exemplo, na produção de suportes para máquinas, buchas roscadas, pinos de fixação, terminais espigão, olhais usinados, abas com rasgos de regulagem e estruturas formadas por diferentes componentes soldados.

Mais do que executar uma operação isolada, a fabricação de peças metálicas sob projeto envolve a compatibilização entre desenho, matéria-prima, processo produtivo, controle dimensional e aplicação final. Quando essas etapas são concentradas em uma estrutura de manufatura integrada, o cliente reduz a necessidade de coordenar separadamente empresas de corte, dobra, usinagem, soldagem e acabamento.

Do arquivo técnico à definição do processo produtivo

Os arquivos DXF e DWG são referências importantes para interpretar contornos, furos, rasgos, recortes e dimensões. O DXF é amplamente utilizado na programação de peças planas para corte a laser, enquanto o DWG pode reunir vistas, cotas, notas e outros detalhes do projeto. Dependendo da complexidade do componente, também podem ser necessários desenhos detalhados, modelos tridimensionais ou especificações complementares.

Antes de liberar a fabricação, a engenharia analisa pontos como:

• tipo e espessura do material;
• dimensões gerais e geometria da peça;
• tolerâncias dimensionais e geométricas;
• posição e diâmetro de furos;
• raios, ângulos e sentido das dobras;
• roscas internas ou externas;
• chanfros e preparações para solda;
• superfícies que exigem usinagem;
• requisitos de montagem e alinhamento;
• acabamento superficial;
• quantidade do lote e possibilidade de repetição seriada.

Essa análise permite identificar inconsistências, informações ausentes e oportunidades de adequação do projeto ao processo. Um raio de dobra incompatível com a espessura da chapa, por exemplo, pode comprometer a conformação. Da mesma forma, uma tolerância excessivamente restritiva em uma característica sem função crítica pode tornar a produção mais complexa do que o necessário.

A engenharia de aplicação atua justamente na ligação entre o projeto do cliente e os recursos de fabricação disponíveis. Na Crocoli, essa etapa pode incluir a análise de DXF/DWG, a definição da sequência operacional e a preparação para prototipagem ou produção seriada.

Diferenças entre peças cortadas, dobradas, usinadas e soldadas

Nem todas as peças metálicas percorrem a mesma rota. A escolha depende da forma final, da função mecânica e do nível de precisão exigido.

O corte a laser e dobra CNC é indicado para componentes originados de chapas de aço carbono, aço inox ou alumínio. O corte produz os contornos necessários, enquanto a prensa dobradeira conforma abas, canais, reforços e suportes conforme os ângulos definidos no desenho.

Já a usinagem CNC de peças reúne operações como torneamento, fresamento, furação e rosqueamento. É necessária quando o componente possui detalhes que não podem ser obtidos apenas por corte e conformação. Uma bucha com canal para anel elástico, por exemplo, requer controle sobre diâmetros, alojamentos e posição do canal. Um niple sextavado para solda combina base preparada para união ao conjunto e rosca macho, geralmente especificada conforme a conexão utilizada pelo cliente.

Na fabricação de conjuntos soldados, componentes distintos são posicionados e unidos para formar uma estrutura funcional. A solda robotizada MIG/MAG favorece a repetibilidade em aplicações e lotes compatíveis com automação, enquanto a solda manual TIG pode ser utilizada conforme o material, a geometria e o requisito do conjunto. A definição do método deve considerar acesso à junta, espessura, distorção térmica, sequência de soldagem e acabamento esperado.

Por que integrar engenharia, prototipagem e produção seriada

A prototipagem é uma etapa estratégica quando o projeto ainda precisa ser validado. Ela permite verificar encaixes, interfaces, acessibilidade para montagem, posição de furos, comportamento das dobras e compatibilidade com outros componentes. Também ajuda a confirmar se o desenho representa corretamente a necessidade funcional antes da liberação de um lote maior.

Após a validação, a transição para a produção seriada exige padronização. Parâmetros de processo, dispositivos, ferramental dedicado, sequência de operações e critérios de inspeção precisam ser definidos para que as peças mantenham consistência entre os lotes.

Na terceirização de peças metálicas, essa integração evita que o cliente tenha de enviar componentes cortados para uma empresa, encaminhá-los para dobra em outra, contratar usinagem separadamente e depois administrar solda, pintura e montagem. Um fornecedor de peças metálicas com processos integrados pode coordenar uma rota como:

1. análise técnica do projeto;
2. seleção da matéria-prima;
3. corte a laser de chapas ou tubos;
4. dobra CNC;
5. torneamento, fresamento, furação ou rosqueamento;
6. soldagem manual ou robotizada;
7. rebarbação e jateamento;
8. pintura eletrostática a pó ou tratamento de superfície especificado;
9. montagem do conjunto;
10. inspeção e preparação para fornecimento.

Essa abordagem é especialmente relevante para componentes que combinam diferentes tecnologias. Olhais superiores usinados podem ser incorporados a braços ou estruturas soldadas; uma aba vertical de fixação pode exigir corte a laser, dobra e acabamento; um alojamento central de rolamento pode reunir anel usinado, furos roscados e elementos de fixação.

Ao contratar manufatura integrada, o cliente centraliza a comunicação técnica e a gestão do fluxo produtivo. A Crocoli atua nesse modelo com terceirização completa de peças e conjuntos para aplicações industriais, desde a análise do desenho até a fabricação seriada. Para uma avaliação técnica, o projeto em DXF/DWG pode ser enviado pela página [crocoli.com.br/contato](https://crocoli.com.br/contato).

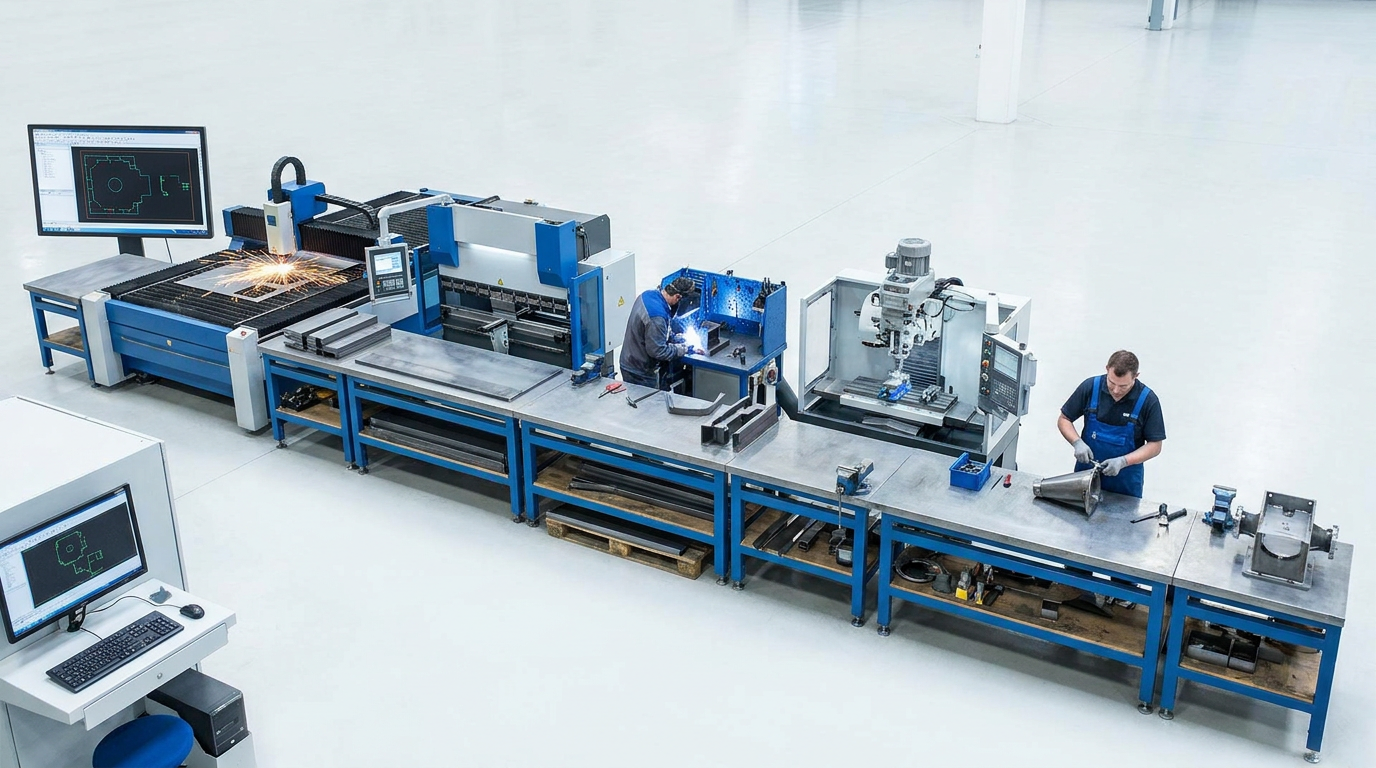

Principais processos de fabricação de peças e conjuntos metálicos

A fabricação de peças metálicas pode combinar operações de corte, conformação, usinagem, soldagem, acabamento e montagem. A sequência depende da geometria, do material, das tolerâncias dimensionais e da função do componente. Em projetos mais complexos, a manufatura integrada concentra essas etapas em um único fluxo produtivo, reduzindo movimentações entre fornecedores e facilitando o controle técnico das peças metálicas sob desenho.

Corte a laser de chapas e tubos

O corte a laser é utilizado para produzir contornos externos, furos, rasgos, encaixes e geometrias especiais em aço carbono, aço inox e alumínio. O processo parte, normalmente, de arquivos técnicos como DXF ou DWG, que orientam a programação e o aproveitamento da matéria-prima.

No corte de chapas, é possível fabricar desde componentes planos até peças destinadas à dobra, soldagem ou usinagem posterior. O processo atende, por exemplo:

• orelhas e abas de fixação;
• suportes com furos passantes ou oblongos;
• flanges e chapas de ligação;
• perfis dentados, como coroas;
• reforços estruturais;
• componentes para conjuntos soldados.

O corte a laser de tubos permite criar recortes, furos, chanfros e encaixes diretamente em perfis tubulares. Esses recursos ajudam a posicionar as partes durante a fabricação de conjuntos soldados e podem reduzir operações manuais de traçagem e preparação.

Além da precisão geométrica, o planejamento do corte considera o nesting, ou seja, a distribuição das peças na chapa ou no tubo para melhorar o aproveitamento do material. Quando associado à dobra, o corte a laser e dobra CNC forma uma rota eficiente para suportes, carenagens, bases, reforços e estruturas metálicas.

Dobra CNC de chapas

A dobra CNC transforma peças planas em componentes tridimensionais por meio de prensa dobradeira, programação de ângulos e uso de ferramental compatível. O processo exige avaliação de fatores como espessura, sentido de laminação, raio interno, retorno elástico e distância mínima entre furos e linhas de dobra.

Entre os componentes que podem passar por essa etapa estão abas verticais de fixação, suportes estruturais, perfis, caixas, bases de equipamentos e peças com rasgos para regulagem de alinhamento.

Para evitar interferências e deformações, o desenvolvimento da peça deve considerar:

• raio de dobra adequado ao material;
• alívio nos encontros entre dobras;
• posição de furos, roscas e recortes;
• sequência de conformação;
• acesso do punção e da matriz;
• compensação dimensional do desenvolvimento plano.

A integração entre engenharia, corte e dobra reduz retrabalhos, especialmente em lotes seriados ou componentes com diversas operações.

Solda robotizada MIG/MAG e solda manual TIG

A soldagem é responsável pela união permanente de chapas, tubos, peças dobradas e componentes usinados. A escolha do processo depende do material, da espessura, do tipo de junta, do volume de produção e dos requisitos visuais ou funcionais.

A solda robotizada MIG/MAG é indicada para conjuntos com repetitividade geométrica e produção seriada. A automação favorece a constância da trajetória, da velocidade e dos parâmetros de soldagem. Pode ser aplicada em suportes, estruturas, olhais, buchas soldadas, orelhas de fixação e subconjuntos para máquinas e implementos.

Já a solda manual TIG oferece controle preciso da poça de fusão e é adequada para componentes que demandam acabamento mais limpo, geometrias de difícil acesso ou soldagem de materiais como aço inox e alumínio. Também pode ser utilizada em protótipos e lotes cuja configuração não justifique a robotização.

Na fabricação de conjuntos soldados, dispositivos de fixação ajudam a manter alinhamento, esquadro e posição relativa entre os componentes. O planejamento também deve controlar deformações térmicas, sequência dos cordões, preparação das juntas e acessibilidade para a tocha.

Usinagem CNC de peças

A usinagem CNC de peças complementa os processos de corte e soldagem quando o componente exige diâmetros controlados, superfícies de assentamento, roscas, canais ou tolerâncias que não podem ser obtidas apenas por conformação.

O torneamento pode ser empregado em pinos de fixação com cabeça, pinos-guia, terminais espigão, buchas e niples sextavados para solda. O fresamento é aplicável a faces de referência, rasgos e geometrias de montagem. Furação e rosqueamento aparecem em alojamentos centrais de rolamento, buchas roscadas, suportes e peças destinadas à fixação mecânica.

Em componentes híbridos, uma peça pode ser cortada a laser, dobrada, soldada e depois usinada em regiões críticas. Essa rota permite combinar produtividade estrutural com precisão localizada.

Rebarbação e jateamento

A rebarbação remove arestas cortantes, resíduos e irregularidades resultantes do corte, da furação ou da usinagem. Além de melhorar o manuseio, prepara superfícies de contato e reduz interferências na montagem.

O jateamento realiza a limpeza e a preparação superficial, removendo oxidação, carepas e contaminantes. A textura obtida também pode favorecer a aderência de revestimentos posteriores, conforme o material e a especificação do projeto.

Essas operações são relevantes para peças aparentes, componentes sujeitos à pintura e conjuntos que precisam de uniformidade superficial antes do acabamento final.

Pintura eletrostática a pó e tratamentos de superfície

Na pintura eletrostática a pó, as partículas de tinta são aplicadas à superfície metálica e posteriormente curadas, formando uma camada de revestimento. O processo é usado para proteção e acabamento de peças como suportes, estruturas, carenagens, chapas dobradas e conjuntos soldados.

A definição do acabamento deve considerar ambiente de uso, exposição à umidade, abrasão, agentes químicos, temperatura e exigência visual. Dependendo da aplicação, também podem ser especificados outros tratamentos de superfície compatíveis com o material e o desempenho esperado.

É importante indicar no desenho as áreas que não podem receber revestimento, como roscas, superfícies de assentamento, alojamentos de rolamento, pontos de contato elétrico ou regiões destinadas à soldagem posterior.

Montagem de peças e conjuntos metálicos

A montagem reúne componentes cortados, dobrados, usinados, soldados e acabados em um subconjunto pronto para integração ao equipamento do cliente. Pode envolver posicionamento de buchas, pinos, olhais, abas de fixação, elementos roscados e demais componentes de montagem.

Na terceirização de peças metálicas, essa integração permite contratar não apenas itens isolados, mas conjuntos com maior valor agregado. Um único fornecedor de peças metálicas pode coordenar a análise dos arquivos, a preparação dos componentes, a soldagem, o acabamento e a montagem.

Na Crocoli, essa abordagem de manufatura integrada atende desde protótipos até produção seriada, incluindo terminal espigão, bucha roscada, grampo U, alojamento de rolamento e conjuntos com orelhas ou olhais usinados. Para avaliação técnica, o projeto pode ser enviado em DXF ou DWG pela página [crocoli.com.br/contato](https://crocoli.com.br/contato).

Materiais e acabamentos: como escolher para cada aplicação

A seleção do material influencia diretamente o desempenho, o custo de fabricação, a vida útil e a manutenção das peças metálicas sob desenho. A decisão deve considerar não apenas a resistência mecânica, mas também o ambiente de trabalho, o peso permitido, a geometria da peça, os processos de união e a necessidade de proteção superficial.

Aço carbono, aço inoxidável e alumínio apresentam comportamentos distintos no corte a laser e dobra CNC, na soldagem e na usinagem CNC de peças. Por isso, a escolha deve ser analisada em conjunto com o projeto e com a rota de fabricação, especialmente em contratos de terceirização de peças metálicas que envolvem componentes usinados, chapas conformadas e conjuntos soldados.

Comparativo entre aço carbono, aço inox e alumínio

Esse comparativo funciona como ponto de partida. A especificação final deve considerar carregamentos, temperatura, contato com produtos químicos, abrasão, ciclos de trabalho e requisitos dimensionais. Um fornecedor de peças metálicas com manufatura integrada pode avaliar a compatibilidade entre o material indicado no desenho e os processos necessários para produzir a peça.

Aço carbono: versatilidade para componentes mecânicos e estruturais

O aço carbono é amplamente empregado na fabricação de peças metálicas por oferecer equilíbrio entre resistência, disponibilidade e facilidade de processamento. É uma opção recorrente para suportes, abas de fixação, orelhas soldadas, pinos, buchas, alojamentos e estruturas de máquinas.

Na Crocoli, o material pode ser aplicado, conforme o projeto do cliente, em peças como:

• Orelhas de fixação, soldadas em estruturas, cilindros hidráulicos ou máquinas;
• Pinos de fixação com cabeça, usados no travamento de hastes e braços mecânicos;
• Buchas roscadas, inseridas ou soldadas em chapas e tubos;
• Alojamentos centrais de rolamento, com assentos internos e furos roscados;
• Abas verticais de fixação, incluindo furos passantes e rasgos para regulagem.

Para ambientes sujeitos à umidade, agentes atmosféricos ou desgaste superficial, o aço carbono normalmente precisa de um sistema de acabamento coerente com a exposição. Também é necessário prever no projeto eventuais folgas para pintura, áreas de contato elétrico, superfícies de solda e regiões usinadas que não devem receber revestimento.

Aço inoxidável: proteção contra corrosão e atenção ao processo

O aço inoxidável é indicado quando a resistência à corrosão tem papel relevante, como em componentes próximos a fluidos, ambientes úmidos ou aplicações que exigem facilidade de limpeza. Entretanto, “inox” não representa uma única condição de desempenho: existem diferentes ligas, e cada uma responde de maneira própria à corrosão, à usinagem, à conformação e à soldagem.

Componentes como terminais espigão, niples sextavados para solda, buchas e peças de condução de fluidos podem ser especificados em aço inox quando o ambiente e a compatibilidade química justificarem essa escolha. A definição deve considerar o tipo de fluido, a temperatura de operação e a possibilidade de contato com outros metais.

Na fabricação de conjuntos soldados, a preparação das juntas e o controle da operação são importantes para reduzir deformações e preservar as características do material. Já na usinagem, a tendência ao encruamento de determinadas ligas exige ferramentas, parâmetros e estratégias adequadas.

Alumínio: menor massa e particularidades de fabricação

O alumínio é uma alternativa para projetos nos quais a redução de peso seja prioritária. Pode ser utilizado em suportes, painéis, carcaças, componentes de máquinas e peças que precisam facilitar movimentação ou diminuir a massa total do equipamento.

Apesar da menor densidade, a escolha não deve ser feita apenas pelo peso. A liga, o estado de fornecimento, a rigidez necessária e a forma de fixação afetam o desempenho. Roscas, regiões de apoio, paredes finas e pontos concentradores de tensão precisam ser dimensionados de acordo com as propriedades do material.

No corte, na dobra, na soldagem e na usinagem, o alumínio apresenta comportamento diferente dos aços. Uma operação de manufatura integrada ajuda a alinhar essas particularidades desde a análise do DXF/DWG até a produção seriada.

Pintura eletrostática a pó e tratamentos de superfície

A pintura eletrostática a pó é utilizada para criar uma camada de proteção e acabamento sobre peças metálicas compatíveis com o processo. Sua qualidade depende da preparação da superfície, da geometria, do mascaramento de áreas funcionais e das condições definidas para a aplicação.

Na fabricação de conjuntos soldados, etapas anteriores como rebarbação e jateamento podem contribuir para remover irregularidades e preparar a superfície. Ainda assim, o acabamento deve ser especificado conforme o ambiente de uso e o desempenho esperado, sem tratar a pintura como solução universal para toda condição de corrosão.

Ao solicitar orçamento, é recomendável informar:

• Ambiente de instalação: interno, externo, úmido, abrasivo ou com agentes químicos;
• Necessidade de pintura eletrostática a pó ou outro tratamento;
• Cor ou padrão visual requerido, quando aplicável;
• Áreas que precisam ser mascaradas, como roscas, assentos e superfícies de contato;
• Requisitos de aderência, aparência ou resistência definidos pelo projeto;
• Necessidade de acabamento em peças individuais ou no conjunto montado.

A Crocoli reúne corte a laser, dobra CNC, solda MIG/MAG robotizada, solda TIG manual, usinagem, rebarbação, jateamento, pintura e montagem. Essa estrutura favorece a definição conjunta entre material e acabamento na terceirização de peças metálicas, evitando incompatibilidades entre etapas. Para análise técnica, envie o projeto em DXF/DWG pela página [crocoli.com.br/contato](https://crocoli.com.br/contato).

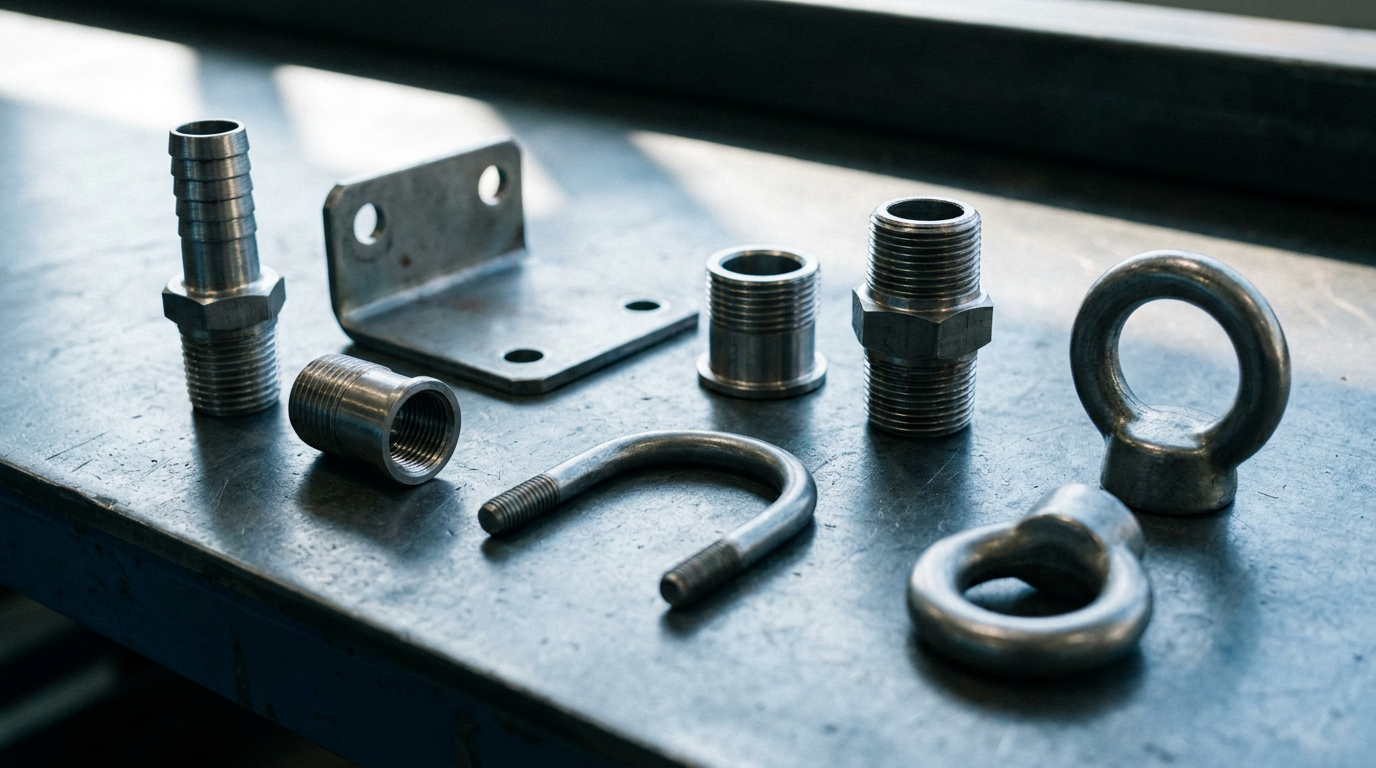

Exemplos de peças metálicas fabricadas e suas funções

A fabricação de peças metálicas sob desenho abrange desde componentes usinados de precisão até itens cortados, dobrados e soldados para formar subconjuntos industriais. Cada peça deve ser produzida conforme sua função mecânica, considerando esforços, tipo de montagem, interfaces, tolerâncias, roscas e condições de operação.

Na Crocoli, a combinação de usinagem CNC de peças, corte a laser de chapas e tubos, dobra, soldagem e acabamento permite fabricar componentes isolados ou conjuntos prontos para integração em máquinas e equipamentos. A seguir, estão exemplos práticos de peças produzidas para aplicações industriais.

Terminal espigão para mangueiras e condução de fluidos

O terminal espigão é empregado na montagem de mangueiras hidráulicas, pneumáticas ou destinadas à condução de fluidos. Seu perfil externo favorece a retenção da mangueira, enquanto a outra extremidade pode apresentar rosca, flange ou geometria específica de conexão.

Sua fabricação pode envolver torneamento CNC, execução de canais, furação interna e rosqueamento. Dimensões do espigão, rugosidade, concentricidade e compatibilidade com a mangueira são pontos críticos para reduzir riscos de vazamento ou desprendimento durante a operação.

Orelhas de fixação e olhais superiores usinados

As orelhas de fixação são soldadas em estruturas, máquinas, braços mecânicos ou cilindros hidráulicos para criar pontos de união e articulação. Podem ser obtidas por corte a laser de chapas, seguidas de usinagem dos furos quando o ajuste com pinos ou buchas exige maior precisão.

Os olhais superiores usinados exercem função semelhante, mas normalmente possuem geometria mais robusta e superfícies preparadas para receber eixos, pinos ou buchas. Em uma fabricação de conjuntos soldados, o posicionamento entre olhais deve ser controlado para preservar alinhamento, paralelismo e distância de montagem. Gabaritos de solda e usinagem posterior podem ser previstos conforme as exigências do desenho.

Buchas roscadas e niple sextavado para solda

A bucha roscada permite criar um ponto de fixação resistente em chapas, tubos ou estruturas que, isoladamente, não oferecem espessura suficiente para uma rosca funcional. A peça pode ser inserida, prensada ou soldada ao conjunto. É comum em bases de máquinas, chassis, suportes e equipamentos que exigem montagem e desmontagem periódicas.

Já o niple sextavado para solda combina uma base preparada para união soldada com uma extremidade roscada, geralmente especificada conforme o sistema de conexão do projeto. A geometria sextavada facilita o aperto com ferramenta, enquanto a rosca possibilita a ligação a válvulas, blocos ou tubulações. Na cotação, é importante informar o padrão de rosca — como BSP ou NPT, quando aplicável —, o material e os requisitos de vedação.

Grampo U para fixação industrial

O grampo U, também conhecido como U-Bolt, é utilizado para fixar tubos, eixos, componentes cilíndricos e feixes de mola. Também pode integrar sistemas de lubrificação, serpentinas de trocadores de calor e linhas de condução de fluidos.

Raio de dobra, abertura interna, comprimento das pernas e especificação das roscas devem corresponder à geometria do item fixado. A seleção do material e do tratamento superficial depende da carga, da exposição à umidade, da temperatura e da presença de agentes corrosivos.

Pino de fixação com cabeça e pino guia

O pino de fixação com cabeça é aplicado no travamento de hastes de cilindros hidráulicos, braços mecânicos e articulações. A cabeça limita o deslocamento axial, enquanto a haste transmite esforços de cisalhamento ou permite movimento entre componentes. O projeto pode incluir furo transversal, canal de retenção, chanfro ou encaixe para trava.

O pino guia, por sua vez, tem a função de centralizar dispositivos, orientar movimentos ou garantir o posicionamento repetitivo entre partes montadas. Por trabalhar como referência geométrica, pode demandar controle rigoroso de diâmetro, circularidade, concentricidade e acabamento. A Crocoli aplica usinagem CNC de peças e, quando definido tecnicamente, operações complementares para obter a condição especificada no projeto.

Alojamento central de rolamento

O alojamento central recebe rolamento ou bucha e mantém o elemento de apoio na posição adequada. Pode incluir assento interno, ressaltos, canais, furos passantes e roscas para fixação de tampa ou cubo.

A precisão do diâmetro interno e o alinhamento em relação às demais referências do conjunto influenciam diretamente a montagem e o funcionamento do sistema. Por isso, o alojamento pode ser fabricado como componente separado e posteriormente integrado à estrutura, ou usinado após a soldagem para compensar eventuais variações do processo.

Abas verticais de fixação

As abas de fixação são componentes recorrentes em chassis, suportes, bases e estruturas metálicas. Furos passantes permitem a união parafusada, enquanto furos oblongos oferecem margem para regulagem de alinhamento e posicionamento durante a montagem.

Sua produção normalmente combina corte a laser e dobra CNC, garantindo repetibilidade do contorno e dos ângulos. Quando fazem parte de um conjunto maior, as abas podem seguir para soldagem MIG/MAG, rebarbação, jateamento e pintura eletrostática a pó.

Na terceirização de peças metálicas, reunir esses componentes em uma única operação de manufatura integrada reduz interfaces entre fornecedores. Como fornecedor de peças metálicas, a Crocoli pode analisar arquivos DXF/DWG, fabricar itens usinados, chapas conformadas e peças soldadas, além de realizar acabamento e montagem conforme o escopo técnico de cada projeto.

Aplicações em setores industriais

A fabricação de peças metálicas atende requisitos distintos conforme o ambiente de operação, o tipo de esforço mecânico e a função do componente. Equipamentos sujeitos a impacto, vibração, abrasão, pressão ou variações térmicas exigem soluções compatíveis com sua aplicação, desde a seleção do material até a definição dos processos de corte, conformação, soldagem, usinagem e acabamento.

Nesse contexto, a produção de peças metálicas sob desenho permite adequar geometrias, tolerâncias, interfaces de montagem e tratamentos superficiais às necessidades de cada projeto. Quando executada por meio de manufatura integrada, também reduz a fragmentação da cadeia produtiva: um único fornecedor pode receber o DXF ou DWG, fabricar os componentes, realizar a montagem e entregar peças ou conjuntos prontos para a etapa seguinte.

Implementos agrícolas

Implementos agrícolas trabalham sob cargas variáveis, choques, torções e contato frequente com umidade, terra e resíduos. Plantadeiras, pulverizadores, distribuidores, plataformas e equipamentos de preparo de solo dependem de componentes com boa resistência mecânica e repetibilidade dimensional.

Entre as aplicações estão pinos de fixação com cabeça, buchas roscadas, pinos-guia, olhais superiores usinados, orelhas de fixação e abas verticais com rasgo para regulagem. Esses componentes podem integrar articulações, cilindros hidráulicos, braços mecânicos e pontos de acoplamento.

A combinação de corte a laser e dobra CNC favorece a produção repetitiva de suportes, reforços e chapas estruturais. Já a usinagem CNC de peças permite controlar diâmetros, roscas, alojamentos e superfícies de encaixe. Quando o projeto reúne chapas, tubos, buchas e pinos, a fabricação de conjuntos soldados concentra etapas e facilita o abastecimento da linha de montagem do implemento.

Mineração

Na mineração, componentes metálicos são expostos a impacto, abrasão, vibração intensa e operação contínua. Estruturas, proteções, suportes, bases e subconjuntos precisam suportar condições severas sem comprometer a manutenção do equipamento.

O corte a laser pode ser aplicado na obtenção de perfis de chapas, reforços, flanges e componentes de geometria complexa. A dobra CNC conforma peças estruturais com repetibilidade, enquanto a solda robotizada MIG/MAG contribui para a padronização de conjuntos seriados. Em componentes que exigem encaixes, furos, roscas ou assentos funcionais, entram operações de torneamento, fresamento, furação e rosqueamento.

Alojamentos centrais de rolamento, buchas com canal para anel elástico, pinos e orelhas de fixação são exemplos de itens aplicáveis a articulações e sistemas mecânicos. A terceirização de peças metálicas também pode incluir rebarbação, jateamento, pintura eletrostática a pó e montagem, conforme o ambiente de uso e a especificação do cliente.

Construção civil

Máquinas, plataformas, sistemas de movimentação e equipamentos empregados na construção civil utilizam grande variedade de componentes metálicos. São comuns suportes, travessas, grampos, chapas dobradas, pontos de articulação e peças para regulagem.

As abas verticais de fixação, por exemplo, podem incorporar furos passantes e rasgos oblongos para ajustes de alinhamento. Orelhas soldadas e olhais usinados atendem mecanismos articulados, enquanto buchas roscadas criam pontos resistentes para montagem em chapas, tubos e estruturas.

Para fabricantes de equipamentos, trabalhar com um fornecedor de peças metálicas capaz de integrar corte, dobra, soldagem e usinagem ajuda a manter a compatibilidade entre os componentes. Isso é especialmente relevante quando uma estrutura soldada precisa receber pinos ou buchas com dimensões controladas após a união das partes.

Gás e energia

Equipamentos de gás e energia exigem atenção às interfaces de conexão, à integridade das uniões e à precisão dos componentes. Terminais espigão podem ser utilizados na montagem de mangueiras hidráulicas ou linhas de condução de fluidos. Já o niple sextavado para solda combina uma base preparada para união soldada com rosca macho, como BSP ou NPT, conforme definido no projeto.

Buchas roscadas, flanges, suportes de tubulação e peças torneadas também fazem parte desse universo. O corte a laser de tubos e chapas possibilita criar encaixes e aberturas com boa repetibilidade, enquanto a solda TIG manual pode ser aplicada em conjuntos que demandam controle operacional compatível com o material e a geometria.

A análise prévia do desenho é fundamental para verificar roscas, espessuras, posições de solda e acessos para ferramentas. A manufatura integrada permite coordenar essas interfaces antes da produção seriada.

Setor rodoviário e implementos rodoviários

Reboques, semirreboques, carrocerias e sistemas auxiliares utilizam componentes submetidos a vibração, fadiga, variações de carga e exposição ambiental. Pinos de articulação, suportes dobrados, grampos U, buchas, orelhas e conjuntos soldados precisam manter uniformidade entre lotes e facilitar a montagem.

O Grampo U, ou U-Bolt, pode ser empregado na fixação de eixos e feixes de mola, conforme o projeto do implemento. Pinos e buchas atendem sistemas articulados, enquanto chapas cortadas e dobradas formam suportes, reforços e interfaces de montagem.

Na fabricação de conjuntos soldados, a solda robotizada MIG/MAG é uma alternativa para aplicações seriadas e repetitivas. Jateamento e pintura eletrostática a pó podem complementar a produção quando previstos na especificação, reduzindo movimentações entre diferentes prestadores.

Refrigeração industrial

Sistemas de refrigeração industrial reúnem tubulações, serpentinas, trocadores de calor, unidades condensadoras e estruturas de suporte. As peças precisam apresentar geometria adequada à montagem, estabilidade dimensional e acabamento compatível com o ambiente de instalação.

Terminais espigão, niples para solda, buchas roscadas e suportes cortados a laser são exemplos de componentes utilizados na conexão ou sustentação de linhas. Grampos U podem atuar na fixação de tubos e serpentinas ou em configurações de condução nas quais o fluxo muda de direção, conforme a engenharia do equipamento.

A Crocoli integra corte a laser de chapas e tubos, dobra CNC, soldagem, usinagem, acabamento e montagem para atender projetos industriais em diferentes volumes. Para avaliar a fabricação, o cliente pode enviar os arquivos DXF ou DWG e os requisitos técnicos pela página [crocoli.com.br/contato](https://crocoli.com.br/contato).

Como a terceirização integrada pode reduzir custos industriais

Na fabricação de peças metálicas, o menor preço unitário nem sempre representa o menor custo para a empresa contratante. Quando corte, dobra, usinagem, soldagem, acabamento e montagem são distribuídos entre diferentes fornecedores, surgem despesas indiretas que podem não aparecer na cotação inicial: fretes intermediários, inspeções repetidas, estoques em processo, perdas de material, retrabalho e tempo dedicado à coordenação da cadeia.

A terceirização de peças metálicas com um parceiro de manufatura integrada busca concentrar essas operações em um fluxo produtivo coordenado. O objetivo não é apenas comprar uma peça pronta, mas reduzir interfaces, simplificar o abastecimento e melhorar a previsibilidade da produção.

Consolidação de fornecedores e redução da complexidade operacional

Administrar diversos prestadores para fabricar um único componente ou conjunto exige múltiplas cotações, pedidos de compra, programações de coleta, conferências fiscais e controles de qualidade. Também aumenta o risco de divergências entre desenhos, revisões e critérios de aceitação.

Ao contratar um único fornecedor de peças metálicas capaz de executar etapas complementares, a indústria pode consolidar atividades como:

• análise dos arquivos DXF e DWG;
• corte a laser de chapas e tubos;
• dobra CNC com definição de sequência e ferramental;
• torneamento, fresamento, furação e rosqueamento;
• solda robotizada MIG/MAG ou solda manual TIG;
• rebarbação, jateamento e pintura eletrostática a pó;
• montagem, inspeção e fornecimento do conjunto completo.

Essa consolidação reduz o número de interfaces comerciais e técnicas. Para os setores de compras, significa menor carga administrativa. Para engenharia e qualidade, facilita o controle de revisões, tolerâncias, pontos críticos e requisitos funcionais das peças metálicas sob desenho.

Menos movimentação entre etapas

Quando uma peça cortada precisa ser enviada a uma empresa de dobra, depois a uma usinagem, em seguida a uma soldadora e, por fim, a um aplicador de acabamento, cada transferência adiciona custo e risco.

Além do frete, devem ser considerados embalagem, carga e descarga, identificação de lotes, conferência de quantidades e possíveis danos durante o transporte. Há ainda o tempo em que o material permanece parado entre uma operação e outra, ampliando o ciclo total de abastecimento.

Na manufatura integrada, o planejamento considera a sequência completa de produção. Em um conjunto formado por chapas dobradas, buchas usinadas e pontos de solda, por exemplo, o corte a laser e a dobra CNC podem ser programados em conjunto com a usinagem CNC de peças e a preparação dos dispositivos de soldagem. Essa coordenação reduz esperas e evita que componentes avancem sem as características necessárias à etapa seguinte.

Redução de retrabalho por engenharia e controle de processo

Muitos retrabalhos não são causados por falhas isoladas de uma máquina, mas por incompatibilidades entre processos. Um raio de dobra pode interferir em um furo; uma tolerância definida sem considerar a soldagem pode gerar desalinhamento; um excesso de material pode dificultar o encaixe de uma bucha ou pino.

Com a responsabilidade concentrada, a engenharia de aplicação consegue avaliar o impacto de cada operação no resultado final. Na fabricação de conjuntos soldados, essa análise pode envolver:

• compensação das deformações térmicas da soldagem;
• definição de referências comuns para corte, dobra e usinagem;
• criação de gabaritos para posicionamento;
• escolha da sequência de solda;
• previsão de sobremetal para usinagem posterior;
• verificação dos encaixes antes do acabamento;
• controle dos pontos que afetam montagem e funcionamento.

Considere um alojamento central de rolamento montado em uma estrutura soldada. Se a posição do alojamento, os furos roscados e os elementos de fixação forem produzidos sem uma referência dimensional comum, o conjunto poderá exigir correções na montagem. O mesmo vale para olhais superiores usinados, orelhas de fixação, pinos guia e buchas com canal para anel elástico. A integração ajuda a tratar esses itens como partes de um sistema, e não como componentes independentes.

Padronização e ganhos de escala produtiva

A recorrência de pedidos permite estruturar programas CNC, planos de inspeção, gabaritos, dispositivos e instruções de trabalho específicos. Depois da validação inicial, esses recursos favorecem maior repetibilidade entre lotes e reduzem o tempo gasto com novas interpretações do projeto.

Os ganhos podem ser especialmente relevantes em itens seriados, como:

• terminais espigão e niples sextavados para solda;
• buchas roscadas;
• pinos de fixação com cabeça;
• grampos U;
• abas verticais de fixação;
• orelhas de fixação para estruturas e cilindros hidráulicos.

A escala também melhora o aproveitamento de matéria-prima. Peças com geometrias compatíveis podem ser distribuídas de forma eficiente nas chapas durante o planejamento do corte a laser. Na usinagem, lotes organizados permitem reduzir trocas de ferramentas e preparações, desde que volume, tolerâncias e geometria sejam adequados ao processo.

O custo total deve orientar a comparação

Para comparar propostas, compras e engenharia devem avaliar o custo total de aquisição, e não somente o preço unitário indicado pelo fornecedor.

A análise econômica deve incluir frete, embalagens, inspeção de recebimento, estoque, horas de engenharia, refugos, correções, paradas de linha e esforço administrativo. Uma proposta aparentemente mais cara por unidade pode ser competitiva se eliminar operações internas ou reduzir a necessidade de administrar diferentes prestadores.

Previsibilidade para compras, engenharia e produção

A terceirização integrada também favorece uma visão mais clara da capacidade necessária para cada família de produtos. Em vez de acompanhar separadamente chapas cortadas, componentes torneados e estruturas soldadas, a contratante pode programar o recebimento de peças ou subconjuntos conforme sua demanda.

Esse modelo é aplicável tanto à prototipagem quanto à produção seriada, desde que o projeto tenha revisões controladas, especificações consistentes e volumes comunicados ao fabricante. O envio de uma previsão de consumo ajuda o parceiro industrial a planejar matéria-prima, ferramentas, dispositivos e capacidade produtiva, sem depender de promessas genéricas de prazo.

Para avaliar a viabilidade da terceirização de peças metálicas, a Crocoli pode analisar o desenho, as tolerâncias, o volume, as operações necessárias e o nível de montagem esperado. A solicitação de orçamento técnico pode ser feita pelo envio do projeto em DXF ou DWG na página [crocoli.com.br/contato](https://crocoli.com.br/contato).

Boas práticas para projetar e cotar peças metálicas

Um projeto bem especificado reduz dúvidas técnicas, retrabalho de engenharia e divergências entre a peça solicitada e o componente entregue. Na fabricação de peças metálicas sob desenho, o fornecedor precisa compreender não apenas a geometria, mas também a função do componente, os requisitos de montagem, os esforços envolvidos e os critérios de inspeção.

Para obter uma cotação tecnicamente consistente, é recomendável enviar arquivos dimensionais completos, informar material, acabamento, volume e tolerâncias críticas. Esses cuidados são especialmente importantes em projetos que combinam corte a laser e dobra CNC, usinagem, soldagem e montagem dentro de uma operação de manufatura integrada.

Defina cotas funcionais e referências de medição

O desenho deve apresentar as dimensões necessárias para fabricar e inspecionar a peça. Evite cotas duplicadas, conflitantes ou formadas por longas cadeias dimensionais, pois o acúmulo de variações pode comprometer a montagem.

Sempre que possível:

• estabeleça faces, eixos ou furos como referências;
• identifique distâncias entre centros;
• diferencie dimensões funcionais das meramente informativas;
• indique a posição de rasgos, furos e recortes;
• informe requisitos de concentricidade, perpendicularidade ou paralelismo quando forem essenciais;
• defina claramente a orientação de peças assimétricas;
• inclua unidades de medida e escala do desenho.

Em uma aba vertical de fixação, por exemplo, a posição do furo oblongo em relação à base pode determinar a faixa de regulagem do conjunto. Já em um alojamento central de rolamento, o diâmetro interno, a concentricidade e a face de apoio são referências funcionais para o encaixe correto.

Aplique tolerâncias de acordo com a função

Tolerâncias excessivamente restritas podem elevar a complexidade da fabricação sem gerar benefício para a aplicação. Por outro lado, tolerâncias amplas em interfaces críticas podem produzir folgas, desalinhamentos ou dificuldades de montagem.

O desenho deve separar:

• tolerâncias gerais para dimensões não críticas;
• tolerâncias específicas para furos, eixos e assentos;
• ajustes entre componentes;
• tolerâncias geométricas relevantes;
• requisitos de planicidade após corte, dobra ou soldagem;
• critérios dimensionais para inspeção final.

Na usinagem CNC de peças, um pino guia pode exigir maior controle dimensional na região de encaixe, enquanto a cabeça ou uma extremidade sem função de ajuste pode admitir uma tolerância menos rigorosa. Essa definição ajuda o fornecedor de peças metálicas a selecionar a sequência de fabricação e os meios de controle adequados.

Especifique espessuras e raios de dobra viáveis

Em peças de chapa, informe a espessura nominal e a classe do material. Não defina apenas “aço”, “inox” ou “alumínio”: a liga ou especificação pode influenciar corte, conformação, soldabilidade e acabamento.

Para componentes dobrados, considere:

• raio interno de dobra;
• sentido de laminação, quando relevante;
• distância mínima entre furos e a linha de dobra;
• abas mínimas compatíveis com o ferramental;
• alívios em cantos e encontros de dobras;
• possibilidade de retorno elástico;
• acesso da ferramenta nas dobras sucessivas;
• tolerância angular necessária.

No desenvolvimento para corte a laser e dobra CNC, furos posicionados muito próximos da dobra podem deformar. Geometrias fechadas também podem gerar interferência com punções e matrizes. A análise antecipada do DXF ou DWG permite avaliar ajustes de projeto antes da produção.

Detalhe furos, roscas e elementos de união

Cada furo deve ter diâmetro, posição, profundidade e função definidos. Quando houver rosca, indique o padrão, a dimensão, o passo e, quando aplicável, a profundidade útil ou a condição passante.

Esse cuidado é indispensável em componentes como:

• buchas roscadas soldadas ou inseridas em estruturas;
• niples sextavados para solda, com roscas de conexão;
• pinos de fixação com cabeça;
• buchas com canal para anel elástico;
• orelhas de fixação para articulações;
• alojamentos com furos roscados para tampas ou cubos.

Também convém indicar escareados, rebaixos, chanfros e tolerâncias de posicionamento. Em peças que passarão por pintura a pó ou outro revestimento, deve-se considerar se a rosca precisa ser protegida durante o acabamento.

Represente corretamente as soldas

Na fabricação de conjuntos soldados, o desenho precisa identificar o tipo, a extensão e a posição das soldas. A especificação deve ser compatível com a função estrutural e com o acesso disponível para execução manual ou robotizada.

Inclua, quando necessário:

• simbologia de soldagem;
• lado e localização da junta;
• solda contínua ou intermitente;
• dimensão do cordão;
• preparação de bordas;
• sequência ou restrições de soldagem;
• exigência de remoção de respingos;
• regiões que devem permanecer livres de solda;
• cotas críticas após a soldagem.

Conjuntos com orelhas usinadas, chapas dobradas e alojamentos de rolamento podem sofrer distorções térmicas. Por isso, informe quais dimensões precisam ser controladas depois da soldagem e se determinadas superfícies serão usinadas na etapa seguinte.

Informe material, acabamento e condição de fornecimento

A cotação deve esclarecer o material e a proteção superficial esperada. Expressões genéricas como “pintado” ou “sem ferrugem” não estabelecem um critério técnico suficiente.

Em uma estratégia de terceirização de peças metálicas, essas informações permitem avaliar se corte, dobra, soldagem, usinagem e acabamento podem ser integrados no mesmo fluxo produtivo.

Indique volume, lote e condições de montagem

Informe a quantidade total, a previsão de repetição e a divisão desejada dos lotes. Uma amostra, um protótipo e uma produção seriada podem exigir abordagens distintas de programação, dispositivos, ferramental e inspeção.

Também é importante esclarecer:

• se a cotação contempla peça unitária ou conjunto montado;
• quais componentes serão fornecidos pelo cliente;
• se existem itens comerciais incorporados;
• como as peças devem ser identificadas;
• se há versões direita e esquerda;
• quais interfaces precisam ser testadas;
• se o projeto poderá ter revisões.

Para manufatura integrada, envie ainda a lista de materiais e a relação entre os códigos dos componentes e o desenho do conjunto.

Organize os arquivos para análise técnica

Para peças planas, forneça preferencialmente arquivos DXF ou DWG em escala real, com contornos fechados e sem linhas duplicadas. Mantenha geometrias de corte separadas de cotas, textos, eixos e linhas auxiliares. Para peças dobradas, inclua o desenho final com ângulos, raios e sentido das dobras, não apenas a planificação.

Confira antes do envio:

1. revisão e código de cada item;
2. unidade de medida;
3. material e espessura;
4. quantidade por peça;
5. tolerâncias críticas;
6. roscas, soldas e acabamento;
7. desenho de montagem, quando aplicável;
8. arquivos correspondentes à mesma revisão.

Para solicitar uma análise de fabricação de peças metálicas, envie seu projeto em DXF ou DWG pela página [crocoli.com.br/contato](https://crocoli.com.br/contato). A Crocoli pode avaliar peças metálicas sob desenho, componentes usinados e conjuntos que envolvam corte, dobra, soldagem, acabamento e montagem.

Perguntas frequentes sobre fabricação de peças metálicas

É possível fabricar protótipos antes da produção seriada?

Sim. A prototipagem permite validar dimensões, encaixes, tolerâncias, interferências e requisitos funcionais antes de avançar para a produção seriada. Essa etapa é especialmente importante na fabricação de peças metálicas sob desenho que integram mecanismos, estruturas, cilindros hidráulicos ou sistemas de condução de fluidos.

O protótipo também pode apoiar ajustes de engenharia relacionados a:

• raios e sequência de dobra;
• folgas para montagem;
• posicionamento de furos, rasgos e roscas;
• acessibilidade para soldagem;
• necessidade de usinagem após a solda;
• escolha do material e do acabamento;
• viabilidade de dispositivos para produção repetitiva.

Após a aprovação, o processo pode ser preparado para fabricar lotes recorrentes com maior padronização. Dependendo do projeto, isso inclui ferramental dedicado, gabaritos de solda e parâmetros definidos para corte, dobra, usinagem e acabamento.

Quais formatos de arquivo devem ser enviados para cotação?

Os formatos DXF e DWG são indicados para a análise de geometrias destinadas ao corte a laser e dobra CNC. Para peças usinadas, conjuntos soldados ou componentes com requisitos funcionais específicos, também é recomendável enviar desenho técnico completo.

O arquivo deve apresentar, quando aplicável:

• dimensões e tolerâncias;
• espessura e tipo de material;
• quantidade por lote;
• raios, ângulos e sentido das dobras;
• diâmetro e especificação de furos e roscas;
• detalhes de chanfros, canais e rebaixos;
• símbolos e requisitos de soldagem;
• acabamento ou tratamento de superfície;
• revisão vigente do projeto;
• referências de montagem e inspeção.

Arquivos tridimensionais e documentos complementares podem facilitar a interpretação de peças complexas, mas não substituem informações críticas de fabricação. Quanto mais completo estiver o projeto, mais precisa será a avaliação técnica do fornecedor de peças metálicas.

Qual é a diferença entre corte a laser e usinagem CNC?

Embora ambos produzam componentes metálicos, os processos atendem a necessidades diferentes.

O corte a laser é aplicado principalmente à geração eficiente de geometrias planas ou perfis tubulares. Já a usinagem CNC de peças, por torneamento, fresamento, furação ou rosqueamento, é utilizada quando o componente requer características como diâmetros ajustados, assentos, faces, canais, roscas e concentricidade.

Em muitos projetos, os processos são complementares. Uma peça pode ser cortada a laser, dobrada, soldada e posteriormente usinada nas regiões funcionais.

Como escolher entre solda robotizada MIG/MAG e solda manual TIG?

A definição do processo depende do material, da geometria, do volume, da acessibilidade da junta e do padrão requerido para o cordão.

A solda robotizada MIG/MAG costuma ser considerada na fabricação de conjuntos soldados com repetitividade geométrica e produção seriada. Com peças e gabaritos adequados, a automação favorece a constância dos movimentos e dos parâmetros de soldagem.

A solda manual TIG pode ser utilizada em aplicações que demandam maior controle operacional, inclusive em determinados componentes de aço inox ou em juntas cuja geometria e acesso exigem intervenção manual. Entretanto, a seleção não deve ser feita apenas pela aparência do cordão.

A análise técnica deve considerar:

• material e espessura dos componentes;
• tipo e preparação da junta;
• posição de soldagem;
• acesso da tocha;
• distorção térmica admissível;
• volume de produção;
• exigências dimensionais após a solda;
• necessidade de acabamento ou usinagem posterior.

O fornecedor deve avaliar o conjunto completo para indicar a rota de fabricação mais adequada.

A Crocoli pode entregar uma peça metálica completa?

Sim. A proposta de manufatura integrada é concentrar diferentes etapas de fabricação em um único fluxo industrial. Conforme as necessidades do projeto, uma peça ou conjunto pode envolver:

1. análise dos arquivos DXF/DWG e dos requisitos técnicos;
2. corte a laser de chapas ou tubos;
3. dobra CNC;
4. usinagem;
5. soldagem manual ou robotizada;
6. rebarbação e jateamento;
7. pintura eletrostática a pó ou outros tratamentos definidos;
8. montagem do conjunto.

Essa integração pode ser aplicada, por exemplo, à produção de orelhas de fixação soldadas em estruturas, abas verticais com furos e rasgos para regulagem, olhais superiores usinados, alojamentos de rolamento, buchas roscadas e conjuntos com pinos de articulação.

Na terceirização de peças metálicas, o escopo deve indicar claramente se o fornecimento abrange somente componentes individuais ou o conjunto montado e acabado.

Quais materiais podem ser processados?

A Crocoli trabalha com corte a laser de chapas em aço carbono, aço inox e alumínio, além do corte de tubos. A seleção do material deve ser informada no projeto ou definida em conjunto com a engenharia de aplicação.

Não é recomendável indicar apenas descrições genéricas, como “aço” ou “inox”. Sempre que possível, o desenho deve apresentar a especificação ou norma do material, pois diferentes ligas podem alterar a conformação, soldabilidade, usinabilidade, resistência mecânica e resposta ao acabamento.

Quais peças podem ser fabricadas sob desenho?

A fabricação pode contemplar desde componentes individuais até conjuntos prontos para integração em máquinas e equipamentos. Alguns exemplos são:

• terminal espigão para mangueiras e condução de fluidos;
• pino de fixação com cabeça;
• bucha com canal para anel elástico;
• niple sextavado com base para solda;
• grampo U;
• pino guia ou haste superior;
• alojamento central para rolamento ou bucha;
• olhais e orelhas de articulação;
• componentes cortados, dobrados, usinados e soldados.

A viabilidade depende da geometria, material, tolerâncias, volume e processos exigidos.

O que é necessário para solicitar um orçamento técnico?

Para cotar a fabricação de peças metálicas, envie o projeto em DXF ou DWG, acompanhado das informações técnicas relevantes. Inclua material, espessura, quantidades, tolerâncias, roscas, soldas, acabamento, aplicação e condição de entrega desejada — peça individual, conjunto soldado ou conjunto montado.

Também é importante identificar a revisão correta do desenho e informar se a demanda corresponde a protótipo, lote piloto ou produção seriada. Para solicitar uma avaliação de manufatura integrada, envie os arquivos pela página [crocoli.com.br/contato](https://crocoli.com.br/contato).
